10K分辨能力超高清魚眼鏡頭什么樣?
2015-08-12
?球幕影院影像工程方案有多種，包括傳統單通道（單機位）、雙通道（雙機位）、多通道（多機位），球幕尺寸以及幕上畫質的標準要求是影響工程方案的兩個基本因素。一段時期以來，由于投影機像素、光輸出的限制以及鏡頭光學性能的局限，使得多通道方案成為高端球幕影院工程的無奈選擇，在獲得優良畫質的同時，也不得不接受多通道方案存在的諸多缺點，包括工程造價高、使用維護成本高、系統穩定性差、像素或光輸出利用率低等。
? ? 隨著4K分辨率高光輸出數字投影機的出現，球幕影院方案回歸單、雙通道成為可能。幾十年來秦皇島視聽機械研究所一直致力于包括魚眼鏡頭在內的特種鏡頭技術的研究與開發，始終領導著影像領域特種鏡頭技術的發展，經過科研團隊不懈努力，現隆重推出用于雙通道球幕方案的超高清魚眼鏡頭新產品——第二代魚眼鏡頭，包括JDYT-1.38/102(Ⅱ)和JDYT-1.55/102(Ⅱ)，該兩型號魚眼鏡頭可分別匹配4K分辨率1.38英寸3DMD類型各品牌高端投影機及4K分辨率1.55英寸3SXRD類型SONY數字投影機，在不犧牲其他性能指標的前提下，鏡頭理論分辨能力達到創記錄的10K。考慮到所匹配的投影機芯片規格不同，鏡頭若具有10K的分辨能力，則對鏡頭的傳函MTF要求為：JDYT-1.38/102(Ⅱ)鏡頭應具有164線對/毫米的分辨率；JDYT-1.55/102(Ⅱ) 鏡頭應具有146線對/毫米的分辨率，且在兩特征頻率處的調制度應至少大于0.3。我所推出的兩型號鏡頭產品的MTF曲線圖如下。

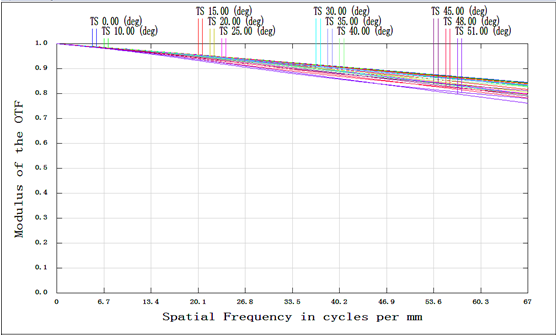

圖1 ?JDYT-1.38/102(Ⅱ)鏡頭在分辨率67線對/毫米處的調制對比度達到0.77。

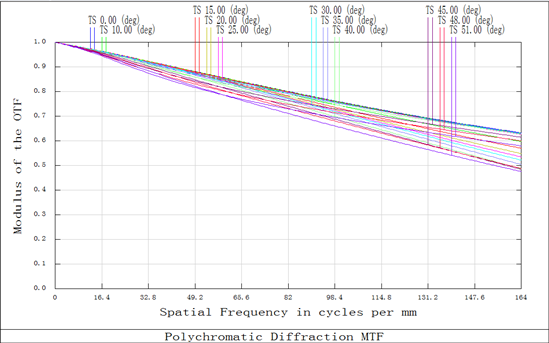

圖2? JDYT-1.38/102(Ⅱ)鏡頭在分辨率164線對/毫米處的調制對比度達到0.48。

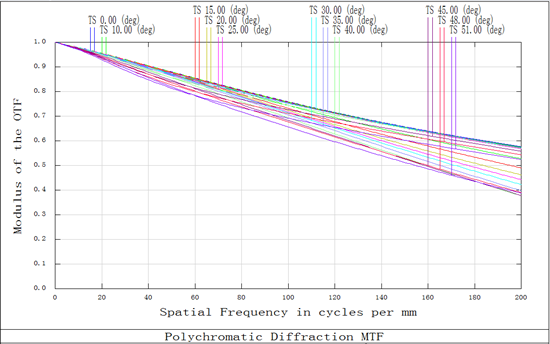

圖3? JDYT-1.38/102(Ⅱ)鏡頭在分辨率200線對/毫米處的調制對比度達到0.38。

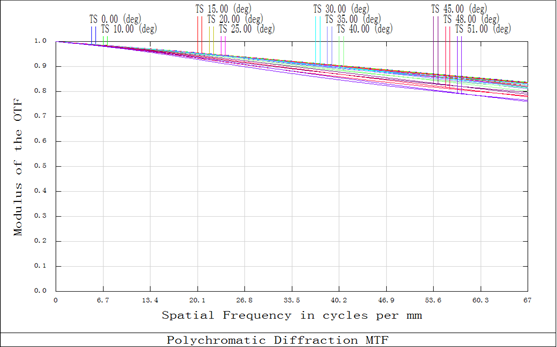

圖4? JDYT-1.55/102(Ⅱ)鏡頭在分辨率67線對/毫米處的調制對比度達到0.76。

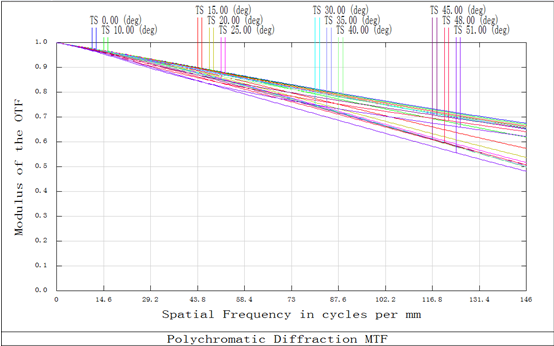

圖5? JDYT-1.55/102(Ⅱ)鏡頭在分辨率146線對/毫米處的調制對比度達到0.48。

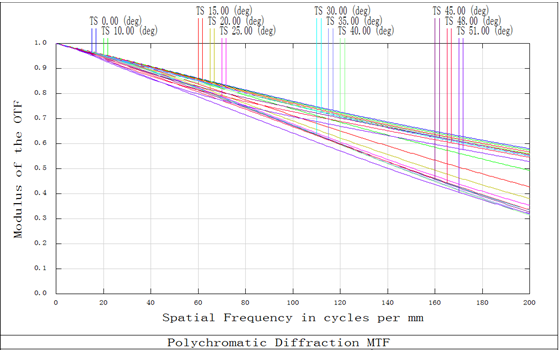

圖6? JDYT-1.55/102(Ⅱ)鏡頭在分辨率200線對/毫米處的調制對比度達到0.33。

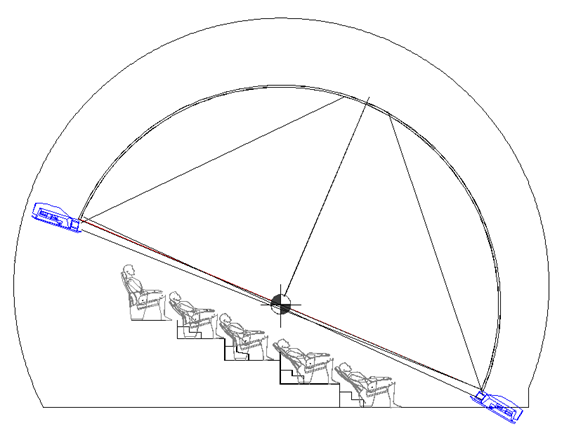

圖7??一種典型雙通道球幕影院方案示意圖
科學而先進的設計理念、嚴謹而規范的制造與檢驗過程共同打造了卓越的特種鏡頭精品，秦皇島視聽機械研究所會始終如一地為特種影像工程領域的技術進步做出不懈的努力，更多精品鏡頭產品將擇期推出，敬請期待！
